今日文章分享：三菱PLC盖板穿螺孔机控制软件。

一.盖板穿螺孔机控制软件主要功能：

1、自动画面、补料信息、手动操作、工艺图形、输入监视、U轴手动示教、XYZ轴手动教、参数设定、报警画面、报警历史、维护功能。

三菱PLC盖板穿螺孔机控制软件

图1 系统主界面

该界面主要显示机台的当前状态，左侧框显示报警信息，左上方一个锁图标表示参数设定界面处于锁定状态，点击之前可以解锁进入参数设定进行设置，当前界面数据均为只读状态。实时反馈机台的生产信息。

三菱PLC盖板穿螺孔机控制软件

图2 自动界面

三菱PLC盖板穿螺孔机控制软件

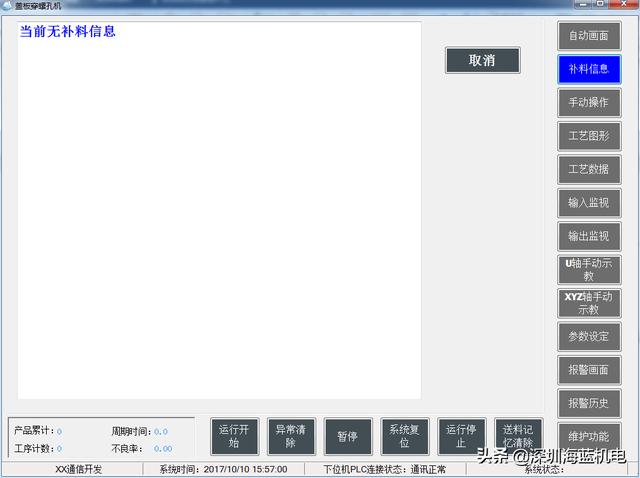

图3 补料信息

该界面主要显示机台的当前是否需要补料的相关信息

三菱PLC盖板穿螺孔机控制软件

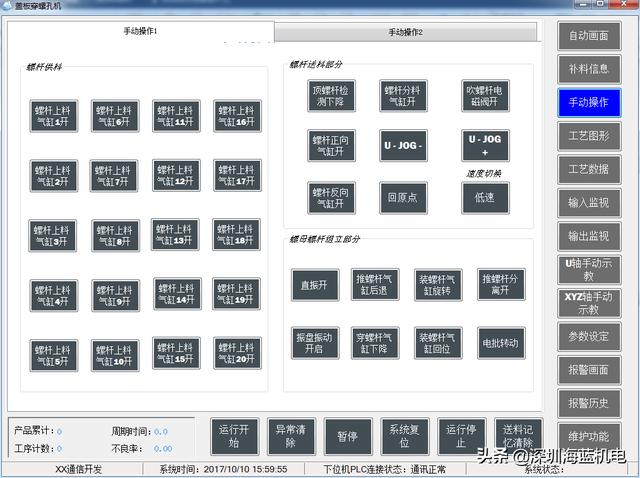

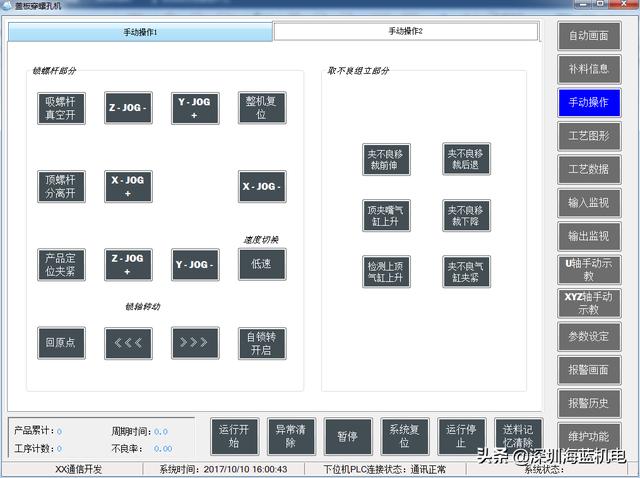

图4 手动操作1

该界面主要提供手动执行的功能键，通过点动的方式来控制机器的运行和停止状态。

三菱PLC盖板穿螺孔机控制软件

图5 手动操作2

三菱PLC盖板穿螺孔机控制软件

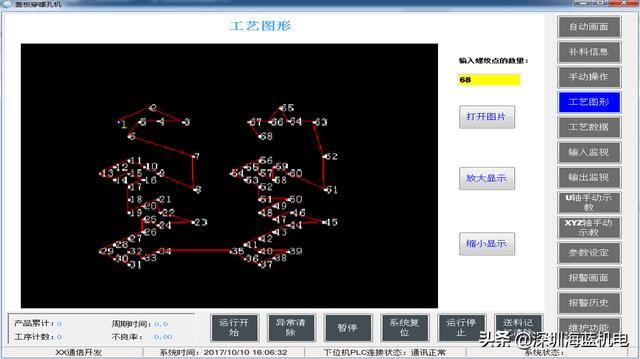

图6 工艺图形

该界面主要展示当前机台完成的螺杆数，每完成一个，当前位置将会变成黄色。要打开图片则需要输入正确的螺纹点的数量，螺纹点的数量可以在工艺数据中获得。

三菱PLC盖板穿螺孔机控制软件

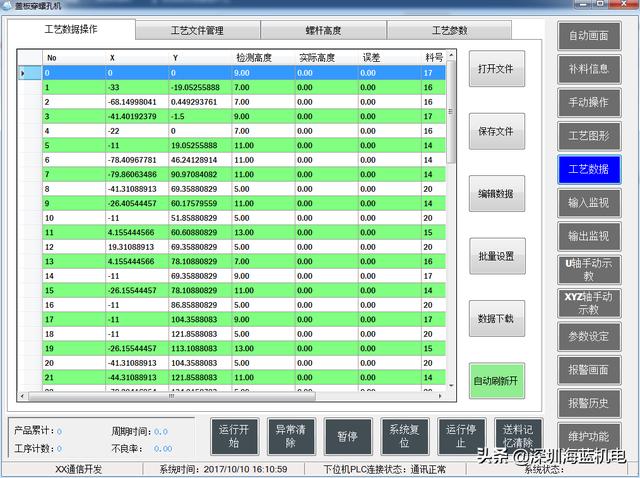

图7 工艺数据操作

该界面主要提供工艺文件的加载、保存、数据下载、批量设置等功能，来实现对工艺文件的微调达到更好的效果，提升效率，减少机器报警率。

三菱PLC盖板穿螺孔机控制软件

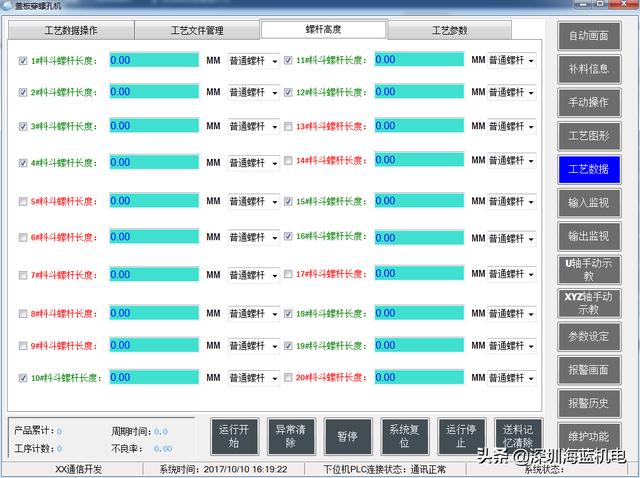

图8 螺杆高度

三菱PLC盖板穿螺孔机控制软件

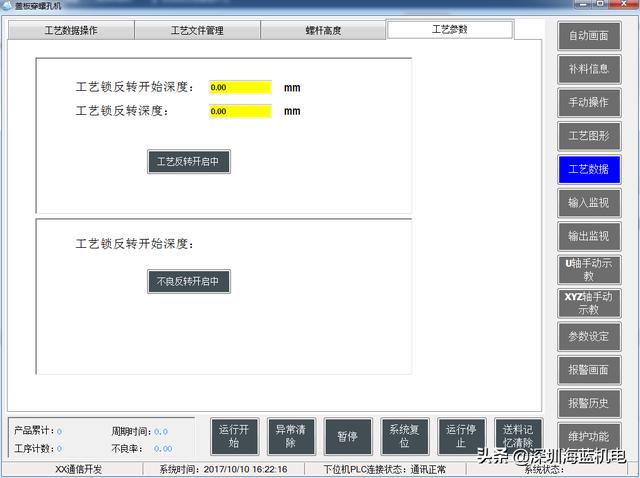

图9 工艺参数

三菱PLC盖板穿螺孔机控制软件

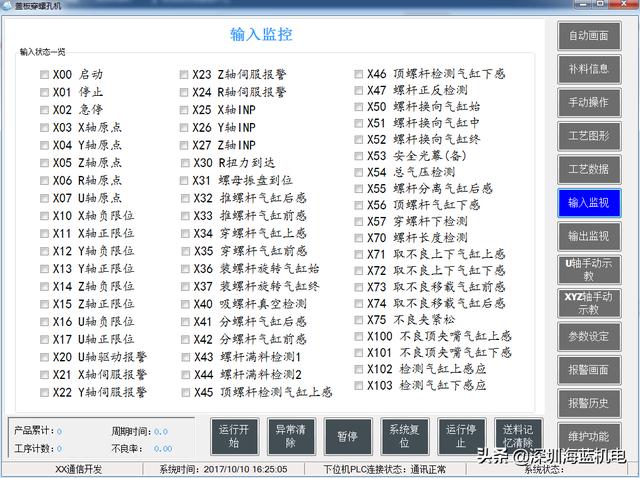

图10 输入监视

该界面主要显示当前PLC输入状态，对其进行实时监控。

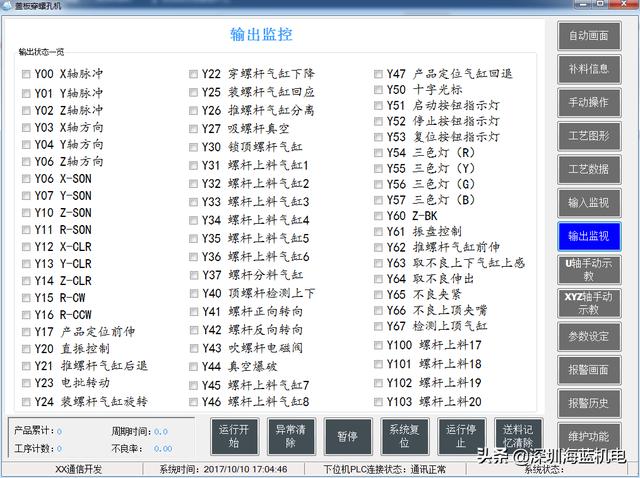

输出监视

该界面主要显示当前PLC输出状态，对其进行实时监控。

三菱PLC盖板穿螺孔机控制软件

图11 输入监控

三菱PLC盖板穿螺孔机控制软件

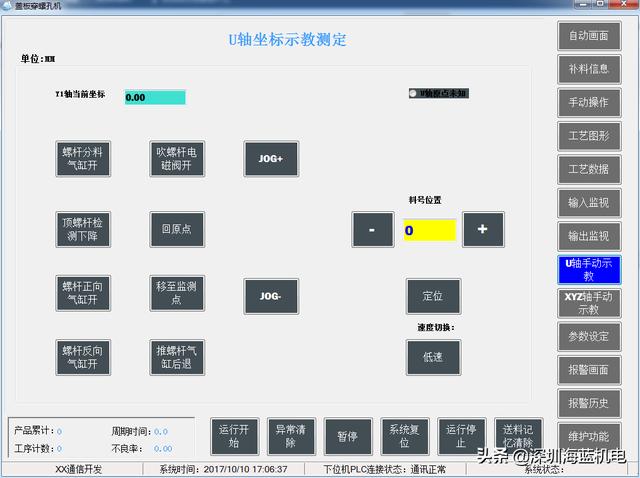

图12 U轴手动示教

该界面主要显示手动操作U轴示教动作

三菱PLC盖板穿螺孔机控制软件

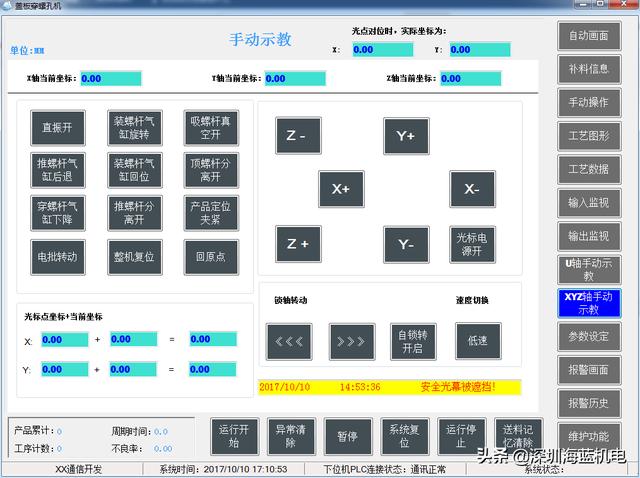

图13 XYZ轴手动示教

该界面主要显示手动操作XYZ轴示教动作

三菱PLC盖板穿螺孔机控制软件

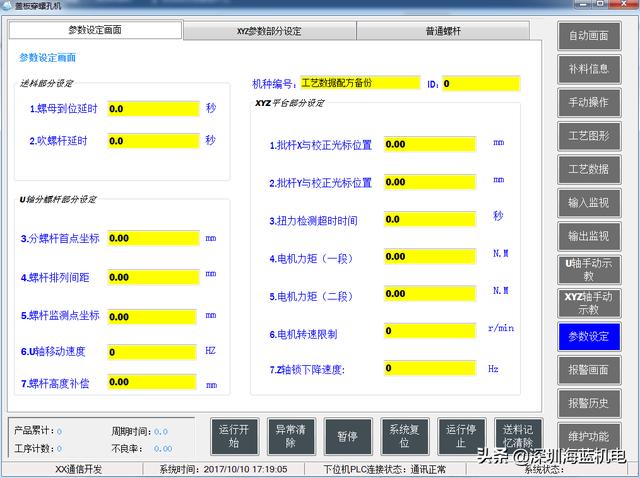

图14 参数设定

该界面主要显示参数相关信息及设置等功能

三菱PLC盖板穿螺孔机控制软件

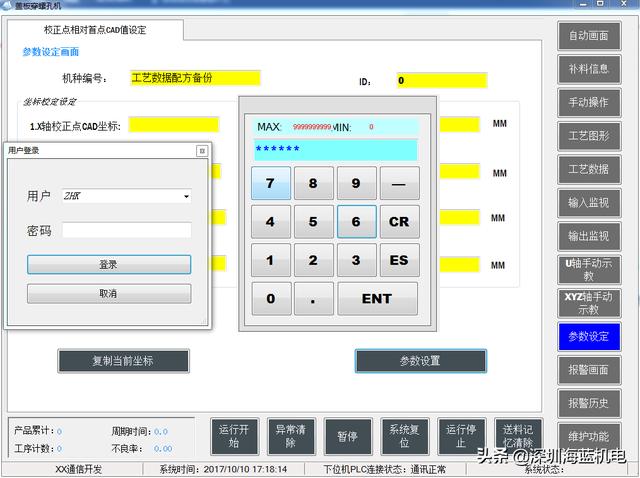

图15 参数设置

三菱PLC盖板穿螺孔机控制软件

图16 参数设定画面

三菱PLC盖板穿螺孔机控制软件

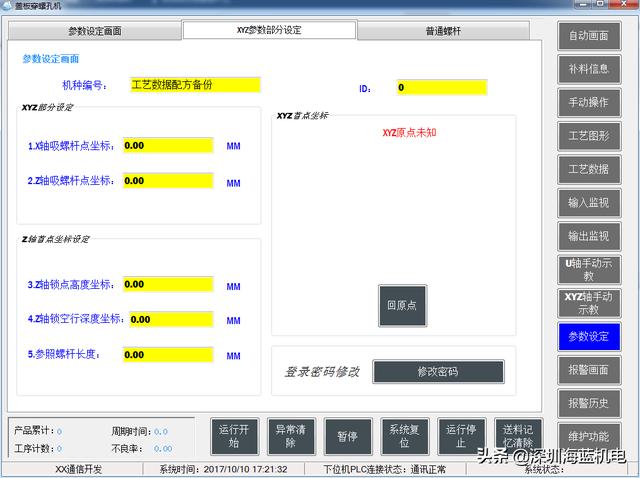

图17 XYZ参数部分设定（原点未知）

三菱PLC盖板穿螺孔机控制软件

图18 XYZ参数部分设定（原点未知）

三菱PLC盖板穿螺孔机控制软件

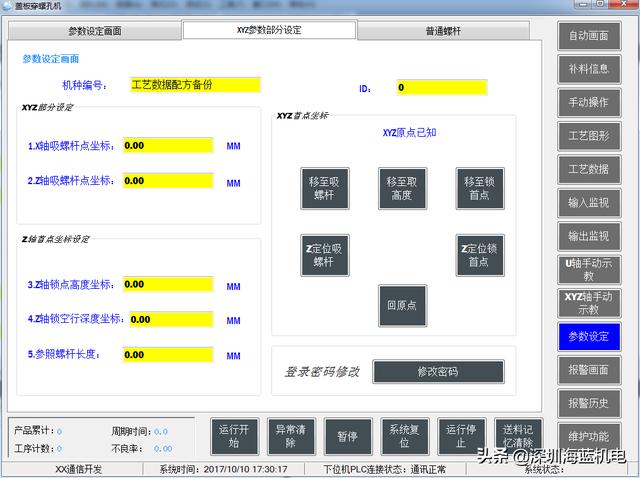

图19 XYZ参数部分设定（原点已知）

三菱PLC盖板穿螺孔机控制软件

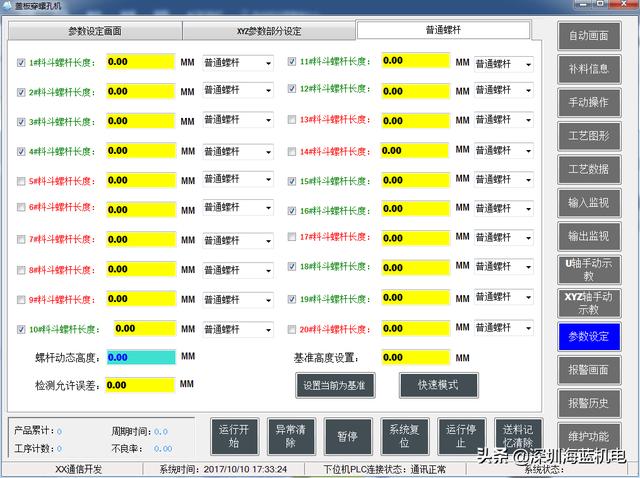

图20 普通螺杆

三菱PLC盖板穿螺孔机控制软件

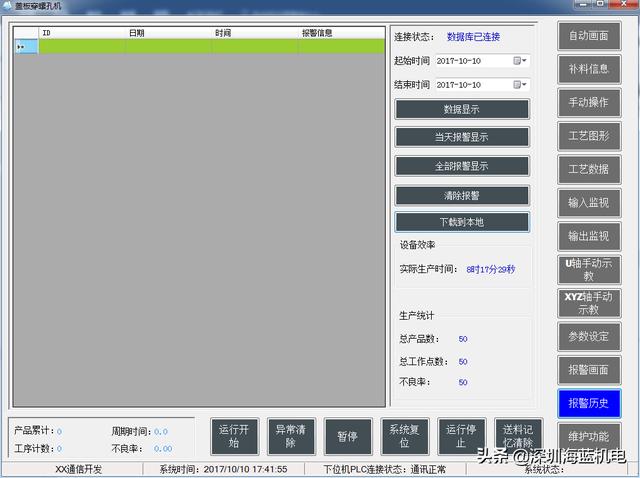

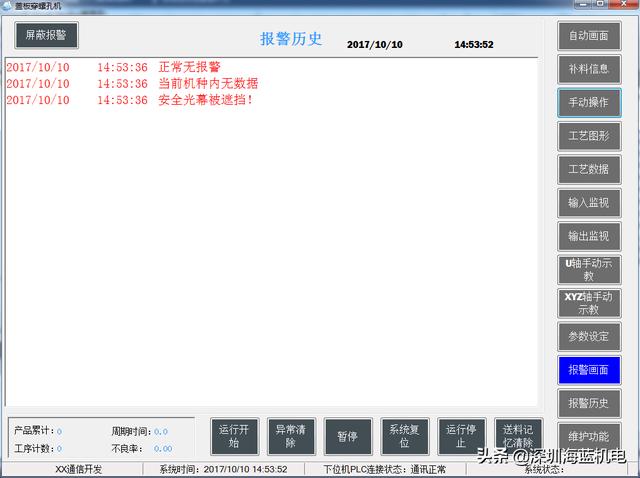

图21 报警历史

该界面主要显示历史记录，通过点击不同功能的按钮来显示不同的结果。并统计实际的生产时间及产品数累计等功能。

三菱PLC盖板穿螺孔机控制软件

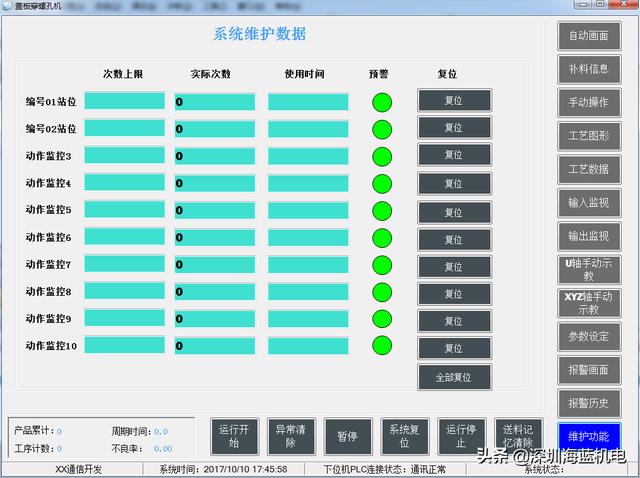

图22 维护功能

该界面可以设置站位的锁螺杆的次数上限，当达到上限便立即产生警报。

更多三菱自动化文章分享，请点击下方“了解更多”阅读，或者关注小编，回复“进群”，加入三菱PLC技术微信交流群。
